Despliegue de antenas SUCHAI 2

CubeSat Suchai


Con la puesta en órbita del satélite Suchai de la Universidad de Chile se abrió una nueva frontera para la investigación de satélites CubeSat. Hoy en día el equipo Suchai está trabajando en la investigación e implementación de un arreglo de antenas que ira en el próximo satélite de la Universidad de Chile denominado Suchai 2.

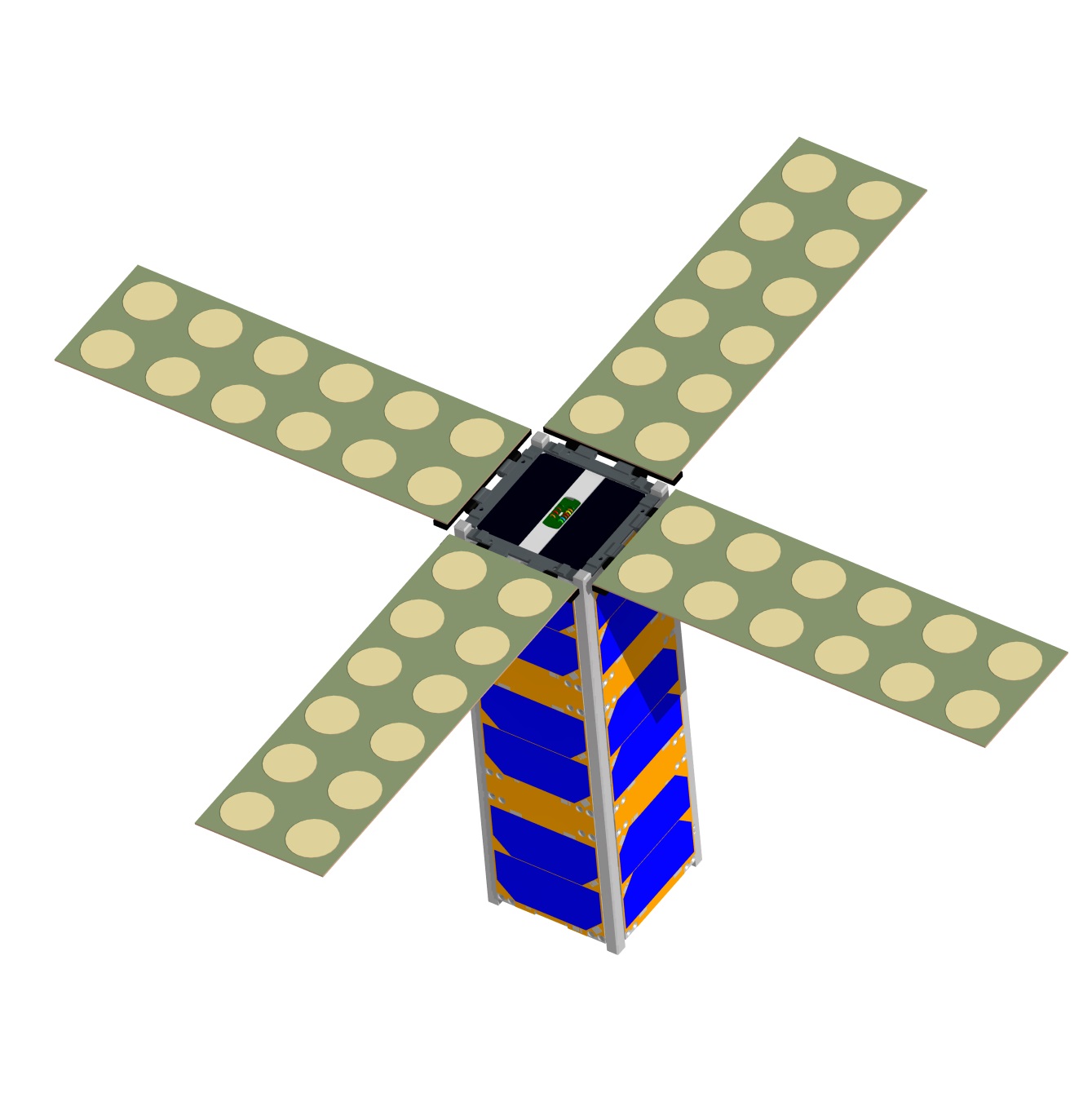

Figura 1
Arreglo de antenas en Suchai 2

Para poder transportar el satélite es necesario limitarlo a una geometría estandarizada de 10x10x340 cm, impuesta por la caja de transporte de los CubeSat llamada P-POD. Por ello es que obligadamente se deben retraer los paneles de antenas haciendo necesario el desarrollo de un sistema de despliegue para los paneles. Este despliegue debe hacerse de manera autónomo en el espacio.

Sistema de despliegue

Algunos de los desafíos que presenta este proyecto son la limitación de espacio y la creación de un diseño robusto y sencillo que pueda soportar las complicaciones del ambiente espaciales y las vibraciones producidas por el cohete al momento de ser lanzado el satélite. Por lo tanto, en este proyecto se realizaran diferentes versiones que irán iterando hasta encontrar el modelo apropiado para la misión. Para aquellos interesados en el proyecto, deben saber que el modelo de impresión 3D solo es válido para estudiar el comportamiento del despliegue (velocidad de apertura, impacto, fuerzas) y para observar si cumple con las limitaciones geométricas. Una vez resueltos estos puntos se procede a diseñar la pieza con el material real a utilizar para realizar pruebas mecánicas.

A continuación se presentan las versiones que se han diseñado y la evolución de las mismas.

Modelo 1: Al tener dos uniones para eje el diseño es más robusto y limita los movimientos de torsión. Sin embargo, sobrepasa los límites de geometría.

Modelo2: Se ajusta al límite de geometría pero es muy frágil al tener solo una sola unión.

Modelo 3: Semejante al Modelo 2 pero la distancia del eje de rotación hacia el interior de la geometría es mayor, evitando que el panel de antena choque con el panel solar al permanecer cerrada la antena.

Conjunto

CONTEXTO
TÍTULO
Despliegue de antenas SUCHAI 2
TIPO DE PROYECTO
CATEGORÍAS
INDUSTRIA
FECHA DE CONSTRUCCIÓN
2 de Enero de 2018
